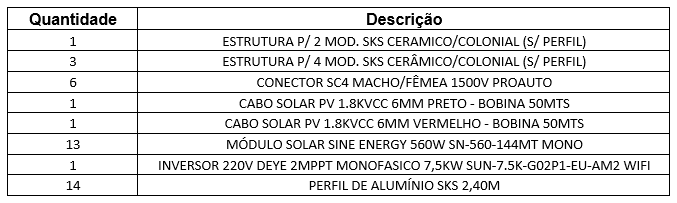

Kit geração 7,28kwp mon. 220v inversor Deye 7,5kW e placas Sine 560w para estrutura colonial

Descrição

MODULO SOLAR SINE ENERGY 560W SN-560-144MT
Dados Técnicos do Modulo
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 41,63V
Corrente no ponto máximo de potência (Imp): 13,45 A
Tensão em Circuito Aberto (Voc): 50,13V
Corrente de Curto Circuito (Isc): 14,32 A
Eficiência: 21,66 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.30 % / °C
Coeficiente de temperatura (Isc): 0.060 % / °C
DADOS MECÂNICOS
Arranjo de células 182x91mm
Número de células: 144pcs(24×6)
Vidro duplo temperado revestido de 3,2mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 26,5 kg
Dimensão: 2278 x 1134 x 30 mm

Dados Técnicos do Inversor
SUN-7.5K-G02P1-EU-AM2
Entrada (Input – DC)
Máx. Potencia DC (kW) 9.8 kW
Máx. Tensão de entrada CC em VOC (V) 550V
Tensão de Partida (V) 80V
Faixa de Operação do MPPT (V) 70~500V
Máx. Corrente de entrada CC (A) 18+26 A
Máx. Corrente de Curto Circuito CC (A) 27+39 A
Número de MPPT / Strings por MPPT 2/1+2
Saída (Output – AC)
Potência nominal de saída 7500 W
Máx. Potência de saída (kW) 8.25 kW
Tensão Nominal da rede CA (V) 220V
Frequência nominal da rede (Hz) 60Hz
Monofásico
Máx. Corrente de saída CA (A) 37,5 A
Fator de potência > 0.8 adiantado a 0.8 atrasado
Corrente da rede THD < 3%
Corrente de injeção CC (mA) < 0.5%
Eficiência
Máxima Eficiência 97.7%
Eficiência MPPT > 99%
Proteções
Proteção contra polaridade reversa CC
Proteção contra curto-circuito CA
Proteção contra sobretensão de saída CA
Proteção contra sobrecorrente de saída CA
Proteção térmica
Proteção de resistência de isolamento
Monitoramento de falha de aterramento
Monitoramento de rede elétrica
Proteção contra surtos DC e CA TIPO III
Anti-Ilhamento
Proteção de temperatura
Parâmetros Gerais
Conexão DC MC4
Interface RS485 / RS232/WIFI/LAN
Tamanho (mm) 330Lx310Ax208.5P
Peso (kg) 12,1kg
Topologia sem transformador
Consumo Interno < 1W (Noite)
Temperatura de Operação -25C~65ºC
Grau de proteção IP65
Emissão de Ruído <35 dB
Refrigeração Arrefecimento Inteligente
Máx. Altitude de operação s/ rede de potência 3000m
Padrão de conexão à rede IEC 61727, IEC 62116, EN 50549, NRS 097, RD 140, UNE 217002, G99
Umidade do ambiente de operação 0-100%
Padrões de segurança IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
